Projektując automatyczny system nawadniania dla swojego ogrodu przydomowego, jednym z najważniejszych wyborów technicznych, przed jakimi staniesz, jest właściwy dobór średnic rur przesyłowych. Wielu początkujących inwestorów oraz osób montujących system samodzielnie popełnia powtarzalny, bardzo kosztowny błąd. Zakładają oni, że skoro wyjście z kranu, studni czy pompy ma określoną grubość (np. popularne 1/2 cala lub 3/4 cala), to cała instalacja powinna być wykonana z najcieńszych i najtańszych rur dostępnych w markecie budowlanym.
Takie oszczędności na etapie planowania prowadzą do katastrofalnego spadku ciśnienia w instalacji. W efekcie zraszacze na końcu linii nie wysuwają się z ziemi, trawnik pozostaje suchy, a Ty tracisz czas i pieniądze na przeróbki. W tym obszernym artykule dowiesz się, jak prawidłowo dobrać średnice rur polietylenowych (PE), aby Twój system nawadniania działał bez zarzutu przez wiele sezonów.
Jakie rury stosuje się w nowoczesnych systemach nawadniania?
W instalacjach ogrodowych odchodzi się dawno temu stosowanych rur miedzianych czy stalowych na rzecz polietylenu wysokiej gęstości, czyli rur PEHD (często oznaczanych po prostu jako PE). Charakteryzują się one niezwykłą trwałością, odpornością na uszkodzenia mechaniczne, korozję oraz promieniowanie UV. Rury te są elastyczne, co ułatwia ich układanie w wykopach, a ich wnętrze jest idealnie gładkie, co minimalizuje opory przepływu wody.
W ogrodach przydomowych najczęściej spotyka się trzy główne średnice rur:
- Rury 25 mm (3/4 cala): Wykorzystywane głównie jako rury sekcyjne, czyli te, które odchodzą od elektrozaworów bezpośrednio do poszczególnych zraszaczy lub jako zasilanie mniejszych stref w małych ogrodach.
- Rury 32 mm (1 cal): Standard dla rury głównej. To najważniejszy przewód w ogrodzie, który doprowadza wodę ze źródła (pompy lub przyłącza wodociągowego) do centralnej studzienki rozdzielczej z elektrozaworami.
- Rury 40 mm (1 i 1/4 cala) i większe: Stosowane bardzo rzadko w małych ogrodach przydomowych, głównie na rozległych działkach, przy bardzo wysokich wydatkach wody z wydajnych pomp głębinowych lub w systemach komercyjnych.
Rura główna a rury sekcyjne
Aby zrozumieć, jak zaprojektować sieć rurociągów, musimy podzielić instalację na dwie kluczowe części:
Część główna (od źródła do elektrozaworów)
Ten odcinek rury musi przenieść całkowity wydatek wody generowany przez system. Ponieważ przepływ jest tutaj największy, rura główna absolutnie nie może być zbyt cienka.
- Zasada projektowa: Rura główna powinna mieć średnicę minimum 32 mm. Zmniejszenie tej rury na długim odcinku drastycznie ogranicza przepływ i dusi cały system jeszcze zanim woda zdąży dotrzeć do elektrozaworów.
Część sekcyjna (od elektrozaworów do zraszaczy)
Po przejściu przez elektrozawór woda trafia na konkretną sekcję zraszaczy. Ponieważ elektrozawór otwiera tylko jedną strefę naraz, przepływ w tym miejscu jest mniejszy niż w rurze głównej.
- Zasada projektowa: Na sekcjach zraszaczy najczęściej stosuje się rury o średnicy 25 mm. W przypadku bardzo krótkich sekcji z kilkoma małymi zraszaczami w małym ogródku, rura 25 mm w zupełności wystarcza, zapewniając odpowiedni balans między kosztami a wydajnością.
Dlaczego grubość rury ma znaczenie? Zjawisko strat ciśnienia
Woda płynąca wnętrzem rury napotyka na opór wynikający z tarcia cząsteczek cieczy o wewnętrzne ścianki przewodu oraz z oporów miejscowych (kolanka, trójniki, zwężenia). Zjawisko to nazywamy stratami ciśnienia.
Warto pamiętać o dwóch kluczowych prawach hydrauliki w ogrodzie:
- Im mniejsza średnica rury, tym szybciej płynie w nim woda przy takim samym przepływie.
- Im większa prędkość przepływu, tym drastycznie rosną straty ciśnienia na każdym metrze bieżącym rurociągu.
Jeżeli prędkość przepływu wody w rurze przekracza zalecane wartości (powyżej 1,5 do maksymalnie 2,0 m/s), straty ciśnienia sprawią, że zraszacz znajdujący się na samym końcu długiej linii otrzyma o połowę mniejsze ciśnienie, niż wynikałoby to z parametrów pompy. Skutkiem tego będzie za mały promień zraszania i powstanie suchej, wypalonej plamy na trawniku.

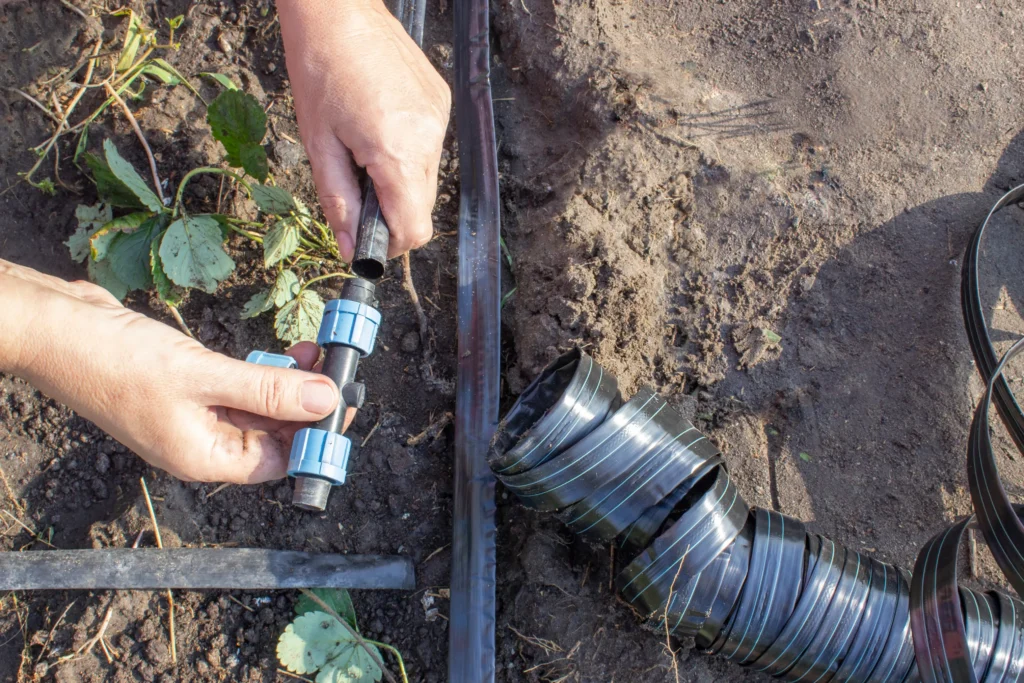

Jak łączyć rury PE? Praktyczne wskazówki montażowe
Montaż rurociągu z polietylenu nie wymaga specjalistycznych zgrzewarek ani trudnych technologii klejenia. Wykorzystuje się do tego celu złączki skręcane PE (zaciskowe) wykonane z wytrzymałego tworzywa sztucznego.
Instrukcja poprawnego montażu złączki PE:
- Utnij rurę prostopadle za pomocą specjalnych nożyc do rur (unikaj pił do metalu, które pozostawiają wióry mogące zatkać dysze).
- Oczyść końcówkę rury z zabrudzeń i sfazuj zewnętrzną krawędź, aby ułatwić wsunięcie.
- Rozkręć lekko złączkę zaciskową i wsuń rurę do oporu (musisz poczuć, jak rura mija wewnętrzny pierścień uszczelniający typu O-ring).
- Dokręć nakrętkę złączki mocno ręką lub odpowiednim kluczem taśmowym. Nie używaj nadmiernej siły metalowych kluczy francuskich, ponieważ możesz uszkodzić gwint lub korpus złączki.
FAQ – Często zadawane pytania
- Czy mogę łączyć rury różnych średnicy za pomocą redukcji? Tak, jest to w pełni profesjonalna i powszechna praktyka. Standardem jest prowadzenie głównego rurociągu rurą 32 mm, a po przejściu przez rozdzielacz elektrozaworów redukowanie jej na rurę 25 mm dla poszczególnych sekcji zraszaczy.
- Czy rury PE mogą pozostać w ziemi na zimę? Same rury polietylenowe są odporne na niskie temperatury, jednak zamarzająca wewnątrz nich woda zwiększy swoją objętość i rozsadzi złączki oraz korpusy zaworów. Deszczówka lub woda w rurach musi zostać usunięta jesienią za pomocą sprężarki powietrza.
- Na jakiej głębokości zakopać rury w ogrodzie? Standardowa głębokość wykopu pod system nawadniania w ogrodzie przydomowym wynosi od 30 do 40 cm. Taka głębokość chroni rury przed uszkodzeniami podczas koszenia trawnika, aeracji czy wertykulacji, a jednocześnie nie wymaga głębokich prac ziemnych.
